Satronic 燃烧安全控制

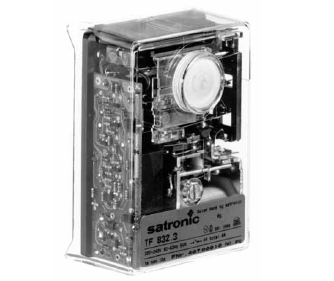

燃油燃烧器安全控制器 TF 830.3 / 832.3
控制器适用于单级以及两级燃油燃烧器，耗油量小于30kg/H，间断运行。

火焰探测:
- 光敏电阻MZ 770 S
- 红外光探测器IRD 1010
- 紫外光火焰探测器UVD 970

技术参数
运行电压 220/240 V (-15..+10%)
50 Hz (40-60Hz)
保险丝熔断 10 A 瞬间电流或 6 A 持续电流
耗电量 5 VA
前吹扫持续时间 12 秒
前点火持续时间 12 秒
后点火持续时间TF 830.3 20 秒
TF 832.3 2-5 秒
燃油阀门2延迟时间 40 秒(TF 832.3)
死锁安全时间 10 秒
死锁到可复位时间 90 秒
重量包括底座 0.25 kg
安装位置任意位置即可
防护等级 IP44
周围工作环境温度 0°C...+60°C
标准和认证符合欧洲标准EN 230

产品说明
TF 830.3和TF 832.3燃油燃烧器安全控制器，适用于控制和监测功
率小于30kg/h的燃油燃烧器 (认证和标准符合EN230).

型号
TF 830.3 单级运行
后点火时间持续20秒
低电压保护符合EN230标准
TF 832.3 两级运行
后点火时间持续2-5秒
低电压保护符合EN230标准

燃油燃烧器安全控制器 TF 834.3 / 836.3
控制器适用于带有或不带燃油预热器的单级以及两级燃油燃烧器，耗油量小于30kg/H，间断运行。
火焰探测:
- 光敏电阻MZ 770 S
- 红外光探测器IRD 1010
- 紫外光火焰探测器 UVD 970
技术参数
运行电压 220/240 V (-15..+10%)
50 Hz (40-60Hz)
保险丝熔断 10 A 瞬间电流或 6 A 持续电流
耗电量 5 VA
前吹扫持续时间 12 秒
预点火持续时间 12 秒
后点火持续时间TF 834.3 20 秒
TF 834 E.3 无
TF 836.3 2-4 秒
燃油阀门2延迟时间 20 秒(TF 836.3)
死锁安全时间 10 秒
死锁到可复位时间 60 秒
重量包括底座 0.25 kg
安装位置任意位置即可
防护等级 IP44
周围工作环境温度 0°C...+60°C
标准和认证符合欧洲标准EN 230

产品说明
􀂃 TF 830.3和TF 832.3燃油燃烧器安全控制器，适用于控制和监测功率小
于30kg/h的燃油燃烧器 (认证和标准符合EN230).
􀂃 如果控制器进入死锁状态，燃油预热器也会中断连接，停止加热。

型号
TF 834.2 单级运行，后点火时间持续20秒。
低电压保护符合EN230标准
TF 834 E.3 单级运行， 无后点火
低电压保护符合EN230标准
TF 836.3 两级运行，后点火持续时间2-4秒.
低电压保护符合EN230标准

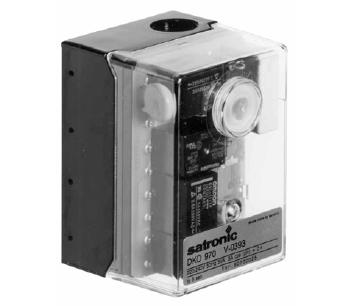

燃油燃烧器安全控制器 DKO 970/972

控制器适用于单级以及两级燃油燃烧器，耗油量小于30kg/H，间断运行。
火焰探测:
- 光敏电阻MZ 770 S
- 红外光探测器IRD 1010
- 紫外光火焰探测器 UVD 970

型号
DKO 970 单级运行
DKO 972 两级运行

燃油燃烧器安全控制器 DMO 976

控制器适用于带有或不带燃油预热器的单级以及两级燃油燃烧器，耗油量小于30kg/H，间断运行。
火焰探测:
- 光敏电阻MZ 770 S
- 红外光探测器IRD 1010
- 紫外光火焰探测器 UVD 970

技术参数
工作电压 220 / 240 V (-15... +10%)
50 Hz (±5%)
保险丝熔断 10 A 瞬间电流或 6 A 持续电流
耗电量 15 VA
死锁到可复位时间无
火焰探测器 < 3 m 电缆长度
重量包括底座 190 g
安装位置任意位置
防护等级 IP40
周围工作环境参数
- 运行温度 0° C... +60° C
- 保存温度-20° C... +80° C
结冰，溅水和凝水不允许
标准和认证符合欧洲标准EN 230以及其他各
种有关的标准

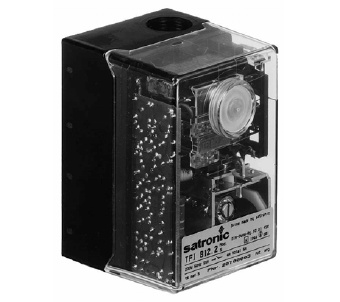

燃气燃烧器控制器 TFI 812

用于两级大气式燃气燃烧器控制
可用的火焰探测器:
- 离子探针
- 红外线探测器

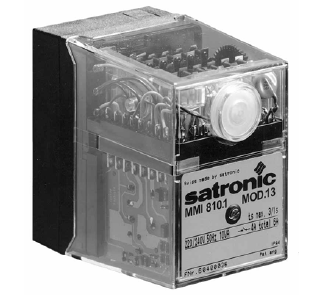

燃气燃烧器自动安全控制器 MMI 810.1 / 811.1

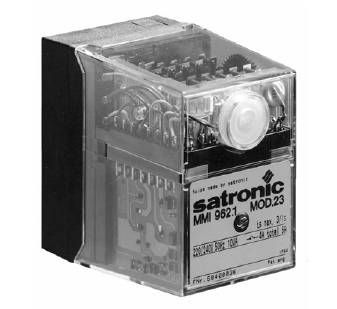

燃气燃烧器自动安全控制器 MMI 962.1

用于燃气燃烧器控制，有风门电机的控制端子，内置远程解锁复位。
可用的火焰探测器:
- 离子探针
- 红外线探测器 1020

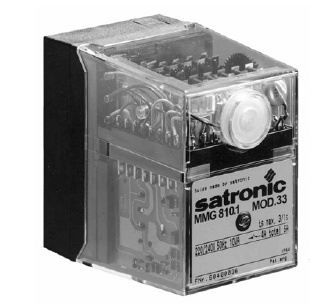

燃烧器控制器 MMG 810.1 / 811.1

用于两段、强制鼓风式和组合燃油、燃气燃烧器控制。
可用的火焰探测器:
- 离子探针
- UV紫外光传感器UVZ 780 红标
- 红外线探测器 1020

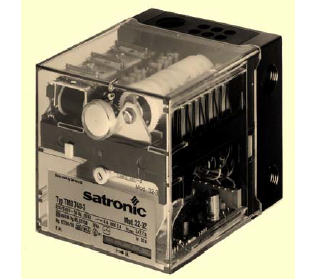

燃烧器控制器 TMG 740-3

用于高性能强制鼓风式和双燃料燃烧器间断运行控制（单级或两级型）。
可用的火焰探测器:
- 离子探针 50 m 常规导线，100 m 屏蔽导线
- UV紫外光传感器100 m 常规导线
200 m 屏蔽导线
UVZ 780 蓝灵敏度低
UVZ 780 白灵敏度一般
UVZ 780 红灵敏度高
- 红外线探测器 1020

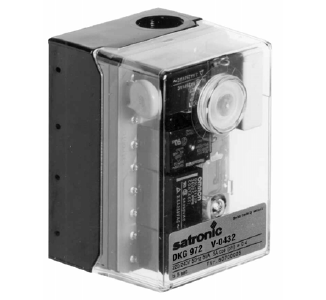

燃气燃烧器安全控制器 DKG 972

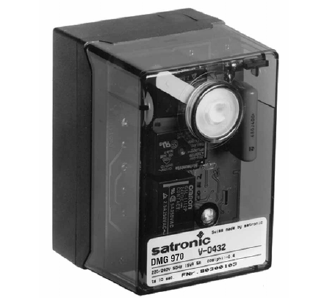

燃气燃烧器安全控制器 DMG 970

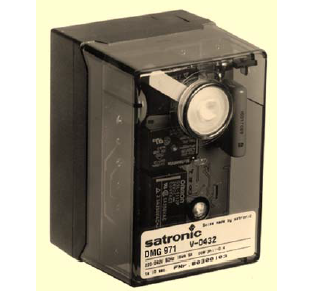

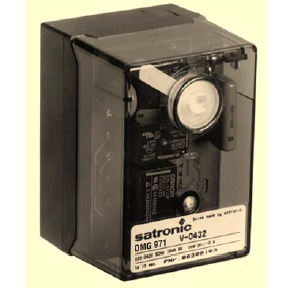

燃气燃烧器安全控制器 DMG 971

用于两级强制鼓风式组合燃油/燃气燃烧器控制
可用的火焰探测器:
- 离子探针
- 红外线探测器 IRD 1020
- UV紫外光传感器 UVD 971

用于两级强制鼓风式组合燃油/燃气燃烧器控制，带风门控制。
可用的火焰探测器:
- 离子探针
- 红外线探测器 IRD 1020
- UV紫外光传感器 UVD 971

技术参数
工作电压 220 / 240 V(-15...+10%)
50 Hz (±5%)
保险丝熔断 10 A 瞬间电流或 6 A 持续电流
耗电量 15 VA
风压开关工作电流4 A, 230 V
游离火光检测 5 秒
灵敏度（运行） 1 μA
离子探针工作小电流 1.5 μA
游离火光敏感度0.4 μA
离子探针绝缘等级探针对地
大于50 MΩ电阻
偏离电容探针对地
低于1000 pF
导线长度< 3 m
防护等级 IP 40
重量包括底座 190 g
安装位置任意位置
允许的工作环境温度 -20° C 到+60°C
标准和认证EN 298 和 EN 230
符合标准EN 298 FTLLXN

燃气燃烧器安全控制器 DMG 973

用于两级强制鼓风式组合燃油/燃气燃烧器控制，带风门控制。
可用的火焰探测器:
- 离子探针
- 红外线探测器 IRD 1020
- UV紫外光传感器 UVD 971

技术参数
工作电压 220 / 240 V(-15...+10%)
50 Hz (±5%)
保险丝熔断 10 A 瞬间电流或 6 A 持续电流
耗电量 15 VA
风压开关工作电流4 A, 230 V
游离火光检测 5 秒
灵敏度（运行） 1 μA
离子探针工作小电流 1.5 μA
游离火光敏感度0.4 μA
离子探针绝缘等级探针对地
大于50 MΩ电阻
偏离电容探针对地
低于1000 pF
导线长度< 3 m
防护等级 IP 40
重量包括底座 190 g
安装位置任意位置
允许的工作环境温度 -20° C 到+60°C
标准和认证EN 298 和 EN 230
符合标准EN 298 FTLLXN
