电动蝶阀
开关型与调节型控制

应用
V4 系列对夹式蝶阀可以应用于楼宇及城市管网的水系统中，可以实现调节或开关量控制。V4系列的调节型产品可接受多种控制信号，如4~20mA, 1~5V或2 ~10V，通过拨动开关可以现场设定。V4系列还能提供反馈信号。开关型的反馈无源干结点信号。调节型的是模拟信号（1~5V, 2 ~10V或 4~20mA），同时也可配有反馈开关（订购时需注明）。

特点
●　型号全(DN 50 ~ DN600，PN16)
●　开关控制或模拟量控制
●　强制手动操作，无需离合机构
●　位置自锁
●　机械指针位置指示
●　加热器预防冷凝；标准型号带有辅助开关
●　IP67防护等级

技术参数
阀门
口径 DN50 ~ DN600 (对夹式)
公称压力 PN16
介质温度 -10℃ ~ +90℃
阀体 GG25 (for DN50…DN150) GGG40 (for DN200…DN600)
阀杆 SS416
阀板 镀镍球铁板GGG40
阀座 EPDM
介质类型 冷水或热水
管道连接标准 ISO7005-2
执行器
电源 220Vac, 50/60 Hz
运行时间 见表 (1)
行程 90o± 5o
控制(调节型) 4~20mA, 1~5V 或 0(2)~10V
反馈 (调节型) 4~20mA 或2~10V
防护等级 IP67
环境温度 -30℃ to +65℃
位置指示 指针连续位置指示

强制手动操作
无离合器设计
涡轮蜗杆免现场润滑；自锁功能
加热器 15W 220V 防冷凝

外壳材料 铝合金
外壳表面处理 粉末喷涂
过载保护 内置过热保护，125 ±5℃停机，95 ± 5℃恢复

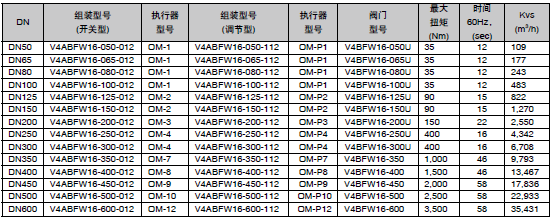

控制类型及阀门规格
下表数据基于10 bar压差测定

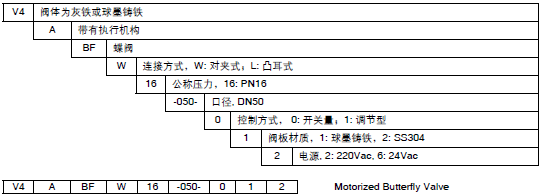

型号命名：

例如：如V4ABFW16-100-112，表示调节型电动蝶阀，DN100,球铁阀板，220Vac 供电，带有辅助开关。

水力特性

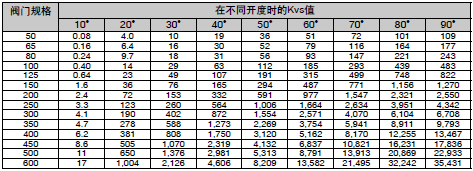

在不同开度时的Kvs

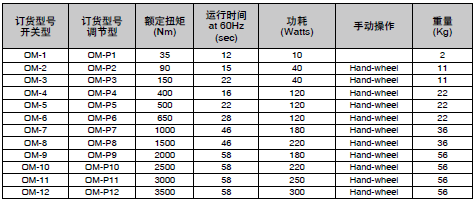

执行器

说明：OM-1的手动操作位置在执行器底部。

执行器尺寸(mm) OM-1/OM-P1

执行器尺寸(mm) OM-2...6/OM-P2...P6

执行器尺寸(mm) OM-7...8/OM-P7...P8

执行器尺寸(mm) OM-9…12/OM-P9...P12

安装提示
• 请务必使用中线蝶阀法兰！
• 法兰焊接完成后方可安装阀门，严禁夹着阀门焊接法兰！
• 阀门在安装过程中保持部分开启状态，开启角度不可高于阀座高度。
• 法兰与蝶阀之间不可添加垫片。垫片容易造成阀座挤压不均匀而导致阀门漏水！
• 阀门安装完成后转到全开位置，请务必进行管道冲洗！
