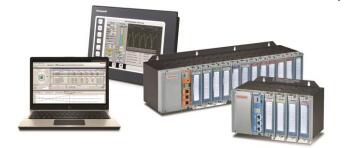

HC900过程控制系统

功能模块组简介

下表列出了按类别排列的功能模块。

 功能模块分类

HC900模块简介

功能模块

BCD 功能模块

BOOL 布尔逻辑功能模块
CARB 碳势功能模块
CAVG 连续平均功能模块
CMPR 比较计算功能模块
DC 设备控制功能模块
DCMP 偏差比较功能模块
DENC 数字编码器功能模块
DEWP 功能模块

DI 功能模块
8DI 功能模块
DIV 功能模块
DO 功能模块
8DO 功能模块
DSW 数字开关功能模块
FGEN 函数发生器功能模块
FSS 四位选择器开关功能模块
FSYS 快速逻辑状态功能模块
HLLM 上下限幅器功能模块
HMON 上限监控器功能模块
HOA 手动/切断/自动开关功能模块
HSEL 上限选择器功能模块
LDLG 超前/滞后功能模块
LMON 下限监控器功能模块
LPSW 回路开关功能模块
LSEL 下限选择器功能模块
LTCH 锁定功能模块
MATH 功能模块
MBR Modbus 读取功能模块
MBS Modbus 辅助功能模块
MBW Modbus 写入功能模块
MDSW 模式开关功能模块
MDFL 模式标记功能模块
MMA 小值/大值/平均值功能模块
MSF 质量流量计算功能模块
MUL 乘法器功能模块
4MUL 乘法器（4 个输入）功能模块
NEG 取负功能模块
NOT 功能模块
ONDT 接通延时定时器功能模块
OFDT 断开延时定时器功能模块
ON/OFF功能模块
2OR 功能模块
4OR 功能模块
8OR 功能模块
PB 按钮功能模块
PDE 点对点数据交换功能模块
PDR 点对点数据读取功能模块
PDW 点对点数据写入功能模块
PID 功能模块
PPO 位置比例输出功能模块
PTMR 周期定时器功能模块
RACK 功能模块
RAMP 功能模块
RCON 读取参数功能模块
RCP 处方选择器功能模块
RH 相对湿度功能模块
ROC 变化率功能模块
RSW 循环开关功能模块
RTMR 可复位定时器功能模块
SCB 比例和偏置功能模块
SEQ 程序控制功能模块
SPEV 设定点编程事件功能模块
SPP 功能模块
SPS 设定点顺序功能模块
SPSA 设定点顺序辅助设定点功能模块
SQRT 功能模块
STG 层级功能模块
STFL 设定点顺序状态标记功能模块
STSW 设定点顺序状态开关功能模块
SUB 减法功能模块
4SUB 功能模块
SW 模拟开关功能模块
SYNC 功能模块
TAHD 跟踪和保持功能模块
TGFF 触发翻转功能模块
TOT 累加器功能模块
TPO 时间比例输出功能模块
TPSC （3POS） 功能模块
TRIG 触发器功能模块
UPDN 增减计数器功能模块
VLIM 限速器功能模块
WCON 写入参数功能模块
WTUN 写入调节参数功能模块
WVAR 写入变量功能模块
XFR 无扰动模拟转换开关功能模块
XOR 功能模块

系统模件选型型号参考
机架 型号
4 槽机架900R04 - 0001
8 槽机架900R08 - 0101
12 槽机架900R12 - 0101
冗余CPU 机架900RR0 - 0001
8 槽机架 – 冗余电源900R08R - 0101
12 槽机架 – 冗余电源900R12R - 0101
冗余电源状态指示模块900PSM - 0001
电源模块
120/24VAC，60W 900P01 - 0001
120/24VAC，28W 900P02 - 0001
24VDC，60W 900P24 - 0001
CPU 模块
C70R CPU，带软件及资料光盘900C71R - 0000 - 24
C70R CPU 900C72R - 0000 - 24
冗余切换模块900RSM - 0001
C70 CPU，带软件及资料光盘900C71 - 0024 - 00
C70 CPU 900C72 - 0024 - 00
C50 CPU，带软件及资料光盘900C51 - 0124 - 00
C50 CPU 900C52 - 0124 - 00
C50 CPU，带软件及资料光盘900C31 - 0124 - 00
C50 CPU 900C32 - 0124 - 00
I/O 扩展模块 (单口) 900C53 - 0124 - 00
I/O 扩展模块 (双口) 900C73 - 0000 - 24
输入输出模块
通用模拟量输入模块（8 通道） 900A01 - 0102
高阶模拟量输入模块（16 通道） 900A16 - 0001
模拟量输出模块（4 通道） 900B01 - 0101
数字量输入模块，干接点型（16 通道） 900G01 - 0102
数字量输入模块，24VDC（16 通道） 900G02 - 0102
数字量输入模块，120/240VAC（16 通道） 900G03 - 0102
数字量输入模块，24VDC（32 通道） 900G32 - 0001
数字量输出模块，继电器型（8 通道） 900H01 - 0102
数字量输出模块，24VDC（16 通道） 900H02 - 0102
数字量输出模块，120/240VAC（8 通道） 900H03 - 0102
数字量输出模块，24VDC（32 通道） 900H32 - 0001
频率/脉冲/编码器输入模块（4 通道，1 编码器输入） 900K01 - 0001
附件
低压接线端子排（欧洲型） 900TEK - 0001
低压接线端子排（美国型） 900TBK - 0001
高压接线端子排（欧洲型） 900TER - 0001
高压接线端子排（美国型） 900TBR - 0001
低压接线端子排（36 点） 900TCK - 0001
空槽盖板900TNF - 0001
工业以太网集线器50058930 - 001
