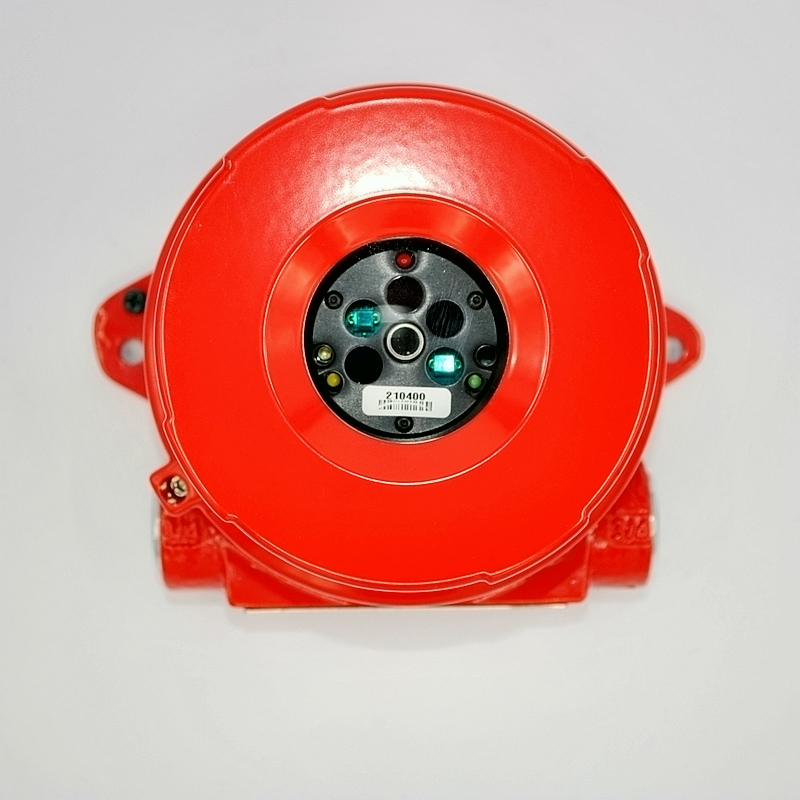

HONEYWELL霍尼韦尔Fire Sentry FS24X 多光谱三频红外火焰探测器FS24X-911-21-1带支架

Fire Sentry FS24X 运用的先进软件是火焰探测对应的技术的巨大突破
Fire Sentry FS24X是全新一代高科技多光谱三频（IR/IR/IR/Visible）红外火焰探测器，是应用先进技术的FSX系列中火焰探测器成员之一。Fire Sentry FS24X采用了我公司的WideBand IR™、WideBand 4.3 micron IR™和可见光*探测技术，实现了火焰和火灾探测上的重大突破。Fire Sentry FS24X具有先进的软件算法并配备双核微处理器，为其佳的火焰探测性能和防误报警处理提供了保证。

应用环境：
• 石油、石化和精炼厂；
• 近海平台；
• 涡轮机/压缩机；
• 油、气管道和泵送站；
• 液化石油气、液化天然气装卸站；
• 天然气和压缩天然气设施；
• 酒精、甲醇及异丙醇的生产和存储；
• 原油、汽油的存储和油库；
• 飞机库房；
• 氢气的生产和存储；
• 涂料、有机溶剂的存储；
• 化学品的生产、存储及装载设备；
• 发电厂

产品特点：
• 宽频红外 “WideBand IR™” 技术
• Electronic Frequency Analysis™技术；
• 可见光传感器具有佳的防误报警功能；
• 探测灵敏度可选；
• 视野范围：110°宽视角，100%全锥形视野（另外提供90°宽视角、100%全锥形视野的产品）；
• 双核微处理器，性能可靠；
• 实时时钟，正确提供发生事故的时间；
• FirePic™：火灾事件数据存储记录；
• 事件日志：带时间和日期；
• RS 485接口；
• 非隔离4～20mA模拟输出（源型或漏型）；
• 报警、故障和火灾确认继电器；
• 自动光路检测和电路自检；
• 工作温度范围宽；
• 插拔式电子模块技术, 用于组件保护以及便于现场安装；
• 两个3/4”NPT或两个25mm电气接口；
• 功耗低；
• 抗RFI与EMI；
• 通过FM、ATEX和CE认证；
• 符合SIL 2要求


优点
• 可在各种环境条件下检测碳氢化合物和非碳氢化合物燃料火焰；
• 信号输出可选；
• 任何环境条件下具有佳防误报警功能；
• 免维护和无故障操作；
• PC软件和界面模块（FSIM）：用于诊断和下载FirePics™事件日志；
• 手动测试用测试灯
• 适合多种应用场合；
• 方便更换电子模块；


WideBand IR™红外技术采用高速固态量子传感器，可在各种天气状况下检测各种类型的火焰（不管是碳氢化合物还是非碳氢化合物的火焰）。即使探测器的信号被传统使用的玻璃透镜阻挡，具有宽带红外技术的传感器仍可对火灾发出报警响应，不过此时灵敏度降低，响应速度变慢。
该产品的双核微处理器将为您提供故障安全运行和快速、可靠性能保证。主微处理器将用于进行高速数字采样和信号处理计算；而从微处理器将用于处理各种传感器数据，进行通信、自诊断并实现接口的多样性；另外，该产品还附带有保存事件日志和FirePic™数据的存储器。

这款Fire Sentry FSX系列的探测器配备有我公司的FirePic数据存储和信息检索设备。FirePic™将记录火灾前的数据，该数据从该探测器的非易失性存储器恢复处理，从而为火灾后数据分析和火灾原因推定提供了方便。此外，该产品独特的实时图示（RTGTM）便于您查看探测器当前所探测到的数据。您可对Fire Sentry FS24X的输出端进行组合，从而为当前日益严格的工业要求提供一款真正多功能的火焰探测器。

Fire Sentry FS24X探测器的探测范围超过200英尺（在极高的灵敏度设置下），适用于检测一平方英尺庚烷参考火焰。其锥形视野（按体积覆盖范围计算）大于大多数传统的火焰探测器。这表明，与其它制造商的探测器相比，在同样的范围使用我公司探测器可以数量减少。

Fire Sentry FS24X多光谱三重红外火焰探测器 技术规格
一般技术规格
视野范围 110°，100%全锥形视野；中轴线±55°
灵敏度 极高、高、中等、低：可通过开关调节
响应时间 100英尺处1平方英尺正庚烷火焰：3～5秒；
200英尺处1平方英尺正庚烷火焰：3～10秒
频谱灵敏度 可见光：400～700纳米；
近红外：0.7～1.1微米；
宽带红外：1.1～7微米；
宽带红外：3.0～5.0微米
工作电压 18～32VDC,额定24VDC

功耗
正常：56 mA
报警：106 mA
加热器：155 mA
注：温度为0ºF (-17ºC)时，加热器打开。

输出继电器
报警：SPDT（常开/常闭），断开/吸合，锁存/非锁存；
故障：SPDT（常开），通常接通，锁存/非锁存；
辅助：SPDT（常开/常闭），断开/吸合，锁存/非锁存；
触点额定值：1 A×24 VDC

模拟输出 0～20 mA，用户可自行选择源型或漏型
回路电阻 50～400欧姆

数字通信 下列其中之一，用户可自行选择：
• RS-485，ModBus协议；
• RS-485，FireBus II；
• RS-485 Special（选配）；
• HART，选配插入式模块

指示信号
蓝色LED指示灯：电源；
红色LED指示灯：报警；
黄色LED指示灯：故障；

温度范围
工作：-40～+185ºF（-40～+85ºC）；
存储：-67～+230ºF（-55～+110ºC）

湿度范围 5～95%RH，非冷凝
振动 符合或高于MilSpec 810C Method 514.2, Curve AW12标准
配线 14 AWG（2.5mm2）～22 AWG（0.326mm2），建议采用屏蔽电缆

电气接口 两个3/4”NPT或 两个M25
外壳材质 铸铝或316不锈钢
防护等级 NEMA 4 & 4X，IP66

认证
FM：
Class I, Div. 1 & 2, Groups B, C, & D
Class II, Div. 1 & 2, Groups E, F, & G
Class III
ATEX：II 2 G D
Ex d IIC T4（Ta：-60～+110ºC），T5（Ta：-60～+90ºC），T6（Ta：-60～+75ºC）
CE：符合EN6000-6-4和EN50130-4标准要求；
SIL等级：FMEDA符合IEC 61508安全要求。

重量 铸铝：3.6 lbs（1.6 kg）；
不锈钢：7 lbs（3.2 kg）
安装 旋转支架（可选配）
质保 三年
