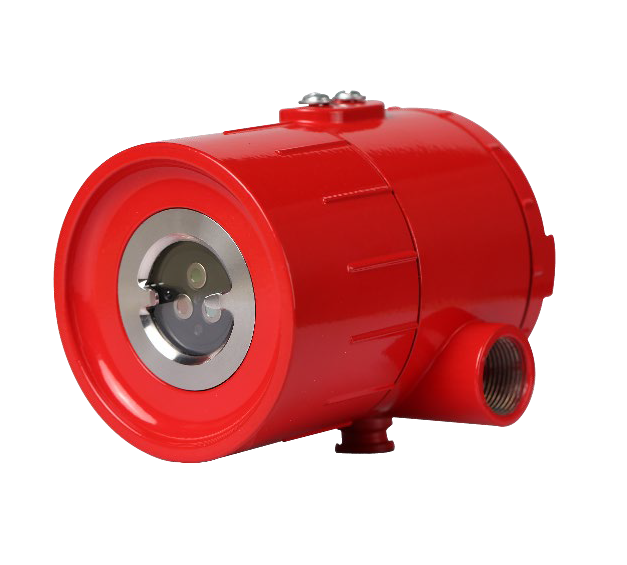

HONEYWELL霍尼韦尔霍盛火焰探测器HMS-FD-3IRS不锈钢外壳 HMS-FD-3IRA铝外壳
HMS-FD-SH不锈钢遮阳罩
HMS-FD-MB磁棒

它运用了先进的多红外传感技术（MIR），使用具有窄带滤波的不同波长的红外传感器，其中一只传感器工作在反映火焰信息的中心波长，另外两只传感器监视环境中的其他红外辐射，结合火焰的闪烁特征，通过高性能的微处理器和先进的数学算法模型进行运算分析，使得只有符合火焰特征的辐射频谱才会被确认为火警，而其他的干扰因素形成的假火警信号则会被排除。本探测器能够对日光、闪电、电焊、人工光源、环境（人等）、热辐射、电磁干扰、机械振动等干扰有很好的抑制，从而实现了对火焰信号的快速响应和准确识别。
本探测器属于防爆型智能型火灾探测设备，采用非接触式探测，灵敏度现场可调，提供无源接点、标准电流输出和总线接口与火灾报警系统相连接。

外形尺寸：217.0mm×120.0mm×172.5mm（含固定支架）
视野范围 90°，100%全锥形视野；中轴线±45°
灵敏度 I级、II级、III级、IV级 （默认II级，IV级高）
响应时间 50米处0.1平方米正庚烷火焰3～5秒
相应光谱范围 3.8um、4.3um、5.0um
防爆标志 ExdⅡC T6 Gb/Ex tD A21 IP66 T80℃
防护等级 IP66
工作电压 DC18V~30V （标称值DC24V）
工作电流 ≤35mA （24VDC）
信号输出  继电器无源点

模拟输出0~20mA
0mA电源故障，开路或短路；或直流电压低于18VDC；或内部电路故障。
2mA探测器镜面污染或自动检测光源信号减弱
4mA 正常
20mA 报警

数字通信 Hart

指示灯
绿色LED指示灯：电源；
红色LED指示灯：报警；
黄色LED指示灯：故障；

安装方式 壁装或吊装
重 量 2.0±0.2 kg
外 壳 ：无铜铸铝，表面环氧树脂烘漆处理。不锈钢外壳可选。
电缆引入装置接口：  标配两个NPT3/4􇝓接口
环境温度：-40℃～+70℃
相对湿度：≤95﹪RH（无凝结）
认证：CCCF, Ex

接线方式
所有信号线和电源线宜采用截面积大于1.0mm2的导线，并严格按规范要求进行布线，其中探测器外壳应良好接地。

安装原则
* 探测器安装布线时，应使所监视的区域处于视场角的有效范围内;
* 探测器安装面应当牢固、抗震；
* 探测器附近避开高温物体安装；
* 探测器的安装应尽可能避免障碍物的阻挡，对于外形横、纵尺寸不超过0.5米的障碍物，探测器距障碍物的距离不小于2.5米；对于外形尺寸超过0.5米且无法避免时，应适当增加探测器的数量。

安装方式
用户可自行将探测器可安装在墙上、天花板或固定架上，也可选用我公司的安装支架。采用我公司安装支架的安装方式见下图，探测器可根据保护对象的位置左右转动±90°，上下转动±45°，探测器位置调节完毕后应将安装支架的固定螺栓拧紧。安装时建议探测器的监视透过窗朝向要偏下，以减少灰尘的堆积。探测器距离监视目标可根据火灾特性而定，一般不小于1.5m；探测器安装高度一般不小于2.5米。
探测器采用四个M6螺栓固定。
探测器的安装方法如下：
将探测器的底座牢固地固定在要安装的位置上或通过安装支架固定在要安装的位置上；

产品组件：
HMS-FD-3IRA 点型红外火焰探测器 1只
安装支架 1套
使用说明书 一册
