CS系列弹簧复位风阀执行器

应用
此系列弹簧复位风门执行器主要用于暖通空调（HVAC）系统，可用以驱动各种要求弹簧复位故障保护控制的阀门。
应用范围包括：
风量调节型阀门。直接在传动轴上安装或远程安装（需要辅助硬件）直角回转阀，如直接安装在传动轴上的球阀或蝶阀线性行程阀或套筒阀，与提供线性动作的连接装置装在一起（需要安装辅件）。

特点
● 具有5Nm、10Nm和20Nm三种扭矩类别
● 具有自对中轴适配器，使执行器能够适用不用轴径大小的风门
● 可以在整个行程范围内以5°为增量调整机械行程限位
● 机械位置指示功能
● 配备有六角扳手，便于用户在断电或没有控制信号输入时对执行器手动调节，带锁定功能
● 具有可供用户选择的可现场安装的外置辅助开关
● 具有选择旋转方向和停止/关闭状态和旋钮，可调节多种运行模式
● 采用直流电机技术，具有过载保护功能
● 95°的旋转角度行程确保执行器关闭风门时更加紧密
● 对输入信号滤波，避免“电子噪音”，使执行器运行更加精确、稳定
● 可拆卸接线盖的设计及Honeywell统一的接线标准使安装、接线更快捷
● 直接耦合的设计，使执行器安装省时省力、运行更加稳定
● 通过CE和UL认证

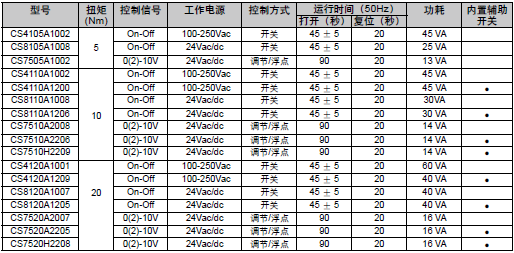

订货型号
CS4105A1002
CS8105A1008
CS7505A1002
CS4110A1002
CS4110A1200
CS8110A1008
CS8110A1206
CS7510A2008
CS7510A2206
CS7510H2209
CS4120A1001
CS4120A1209
CS8120A1007
CS8120A1205
CS7520A2007
CS7520A2205
CS7520H2208

附件
风门执行器辅助开关 SW2-CS
特点
● 两个可调整的单刀双掷开关
● 包含执行器位置指示功能
● 配备可拆卸的配线接线盖，不需要额外的联结

功能
● 可现场安装的零配件
● 能够代替内部辅助开关的功能
● 设定点可以调节，用户可以自由确定连个设定点的位置

参数
SW2-CS：2*SPDT，AC100/230V，5A（阻性）/3A（感性）应用于 CS05、CS10、CS20系列风阀执行器

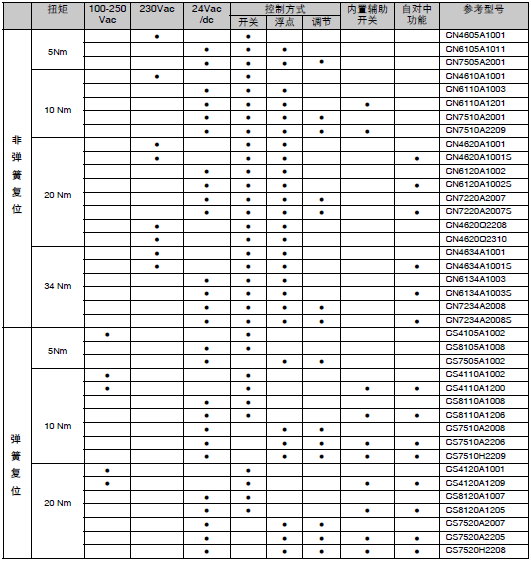

风阀执行器选型表：
